BLD-70接線圖

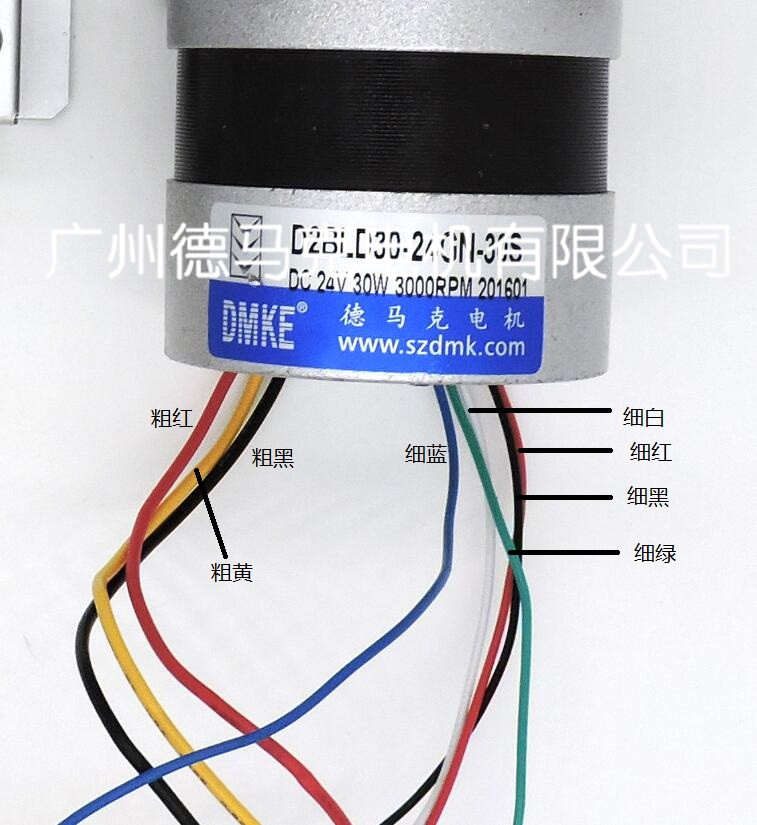

一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 細白
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

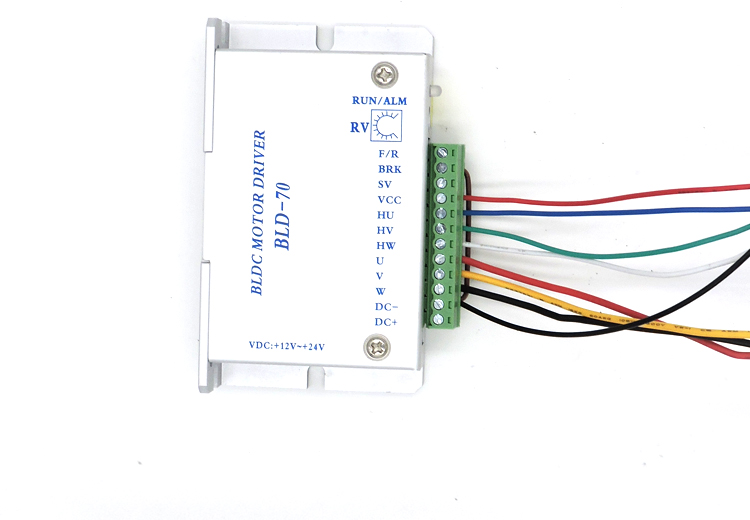

二、驅動器接線圖俯視圖：
如上圖：
1、首先用一根線把 DC- 與 BRK 相連接；
2、DC- 接電機的細黑線；
3、W 接 電機的粗黑線
4、v 接 電機的粗黃線
5、u 接 電機的粗紅線
6、HW 接 電機的細白線
7、HV 接 電機的細綠線
8、HU 接 電機的細藍線
9、VCC 接 電機的細紅線
10、SV 不接線，留空白
12、F\R 不接線，留空白

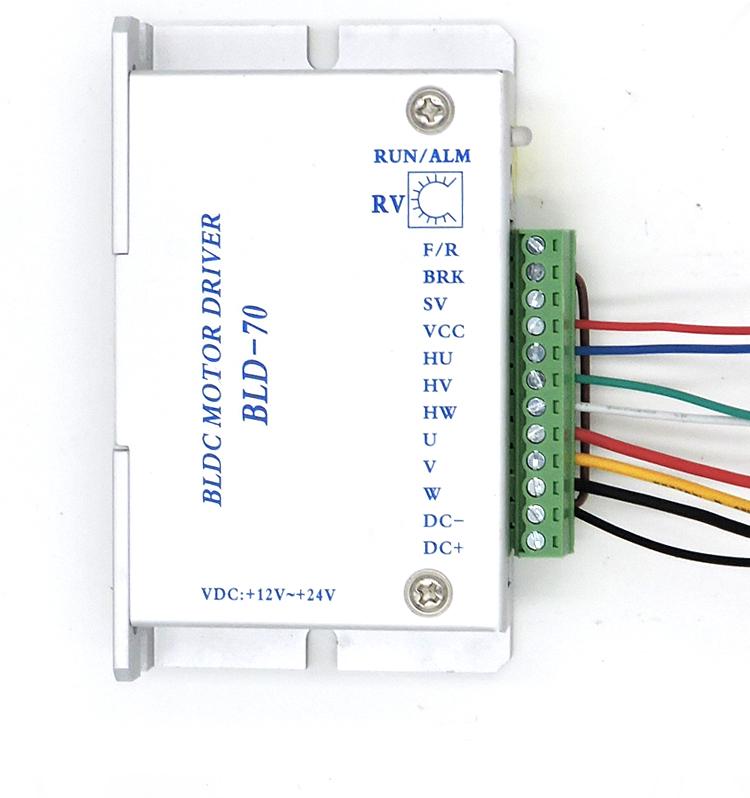

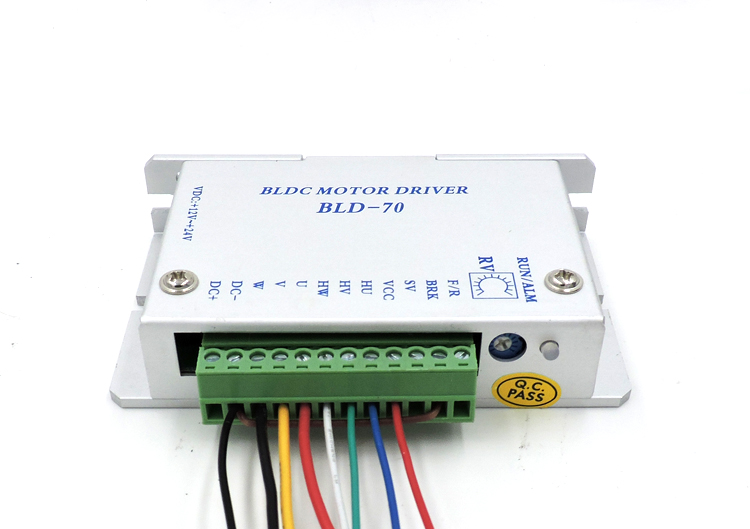

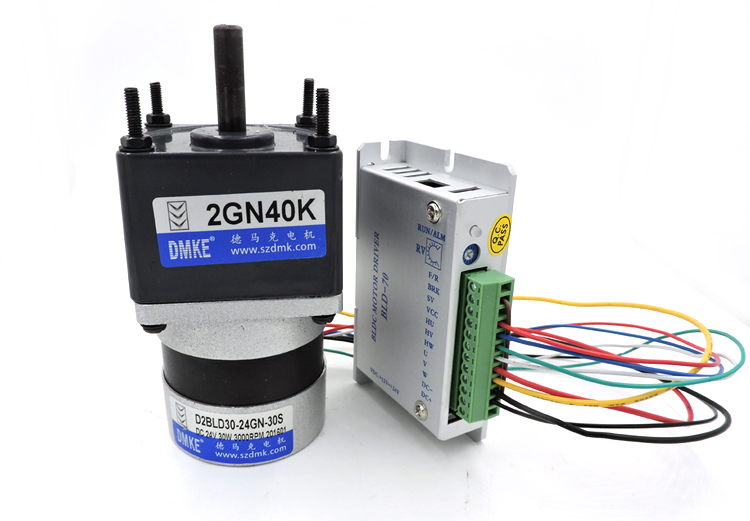

其他BLD-70接線圖示圖：
如果您對以上的接線圖還有疑問，歡迎聯系我們：
QQ號碼：2851522858
BLD-70接線圖（接調速開關接法）
