4830接線圖（正轉）

4830接線圖（正轉）

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅                 細藍

   粗黃 (粗白)       細白（細黃）

   粗黑                 細紅

                               細黑

                               細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

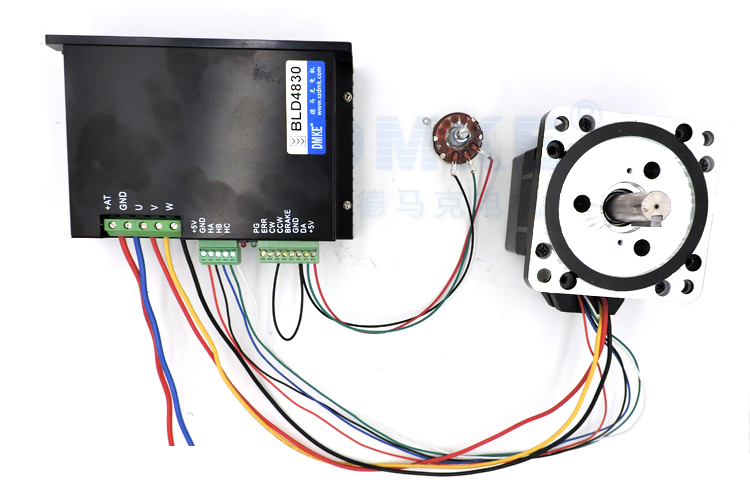

二、4830驅動器接線圖（正轉）俯視圖：

如上兩圖所示：

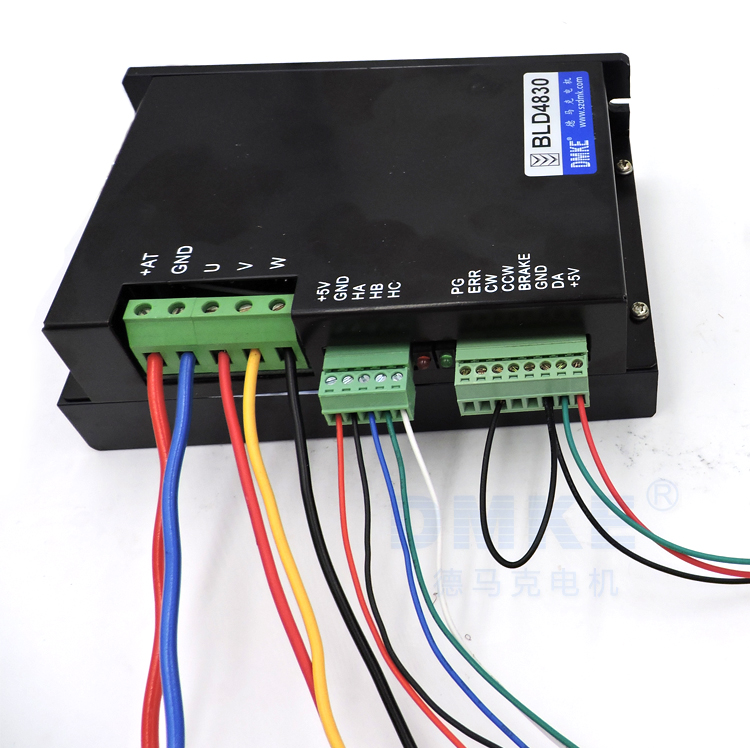

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 +AT       接 電源正極（最粗紅線）

2、  GND      接  電源負極（最粗藍線）

3、     U        接  電機的粗紅線

4、     V       接 電機的粗黃線

5 、    W      接 電機的粗黑線

6、   +5v     接電機的細紅線

6、  GND    接 電機的細黑線

7、  HA        接 電機的細藍線

8、  HB        接 電機的細綠線

9、  HC       接 電機的細白線

10、PG      不接線

11、ERR     不接線

12、CW       另用一條線接 GND

13、CCW     不接線

14、BRAKE  不接線

15、GND  接CCW 和 調速開關的黑線（0v）

16、DA 接 調速開關的綠線（信號線）

17、+5v  接 調速開關的紅線（5v）

如果您對以上的接線圖還有疑問，歡迎聯(lián)系我們：

QQ號碼：2851522858
