90#交流伺服
交流伺服電機與相應伺服驅動器裝置配套構成的伺服系統，可廣泛應用于機床、紡織、塑膠、印染、印刷、建材、包裝、木工等領域電機由定子、轉子、高精度反饋元件（如：光電編碼器、旋轉變壓器等）組成。采用高性能稀土永磁材料形成氣隙磁場，采用無機殼定子鐵芯，溫度梯度大，散熱效率高，具有如下特點：
*結構緊湊、功率密度高、體積�。晦D(zhuǎn)動慣量小，晌應速度快
*超高內稟矯頑力稀土永磁材料；抗去磁能力強
*低速轉矩脈動�。黄胶饩雀�，高速運行平穩；噪音低、振動小峰值轉矩達到額定轉矩200%，300%
*電機種類多樣（750~1500W，DC24~72V，AC220V帶制動器、油封等）
*高速運行轉速可高達5000rpm
有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢：13928804016胡工（微信號同步）

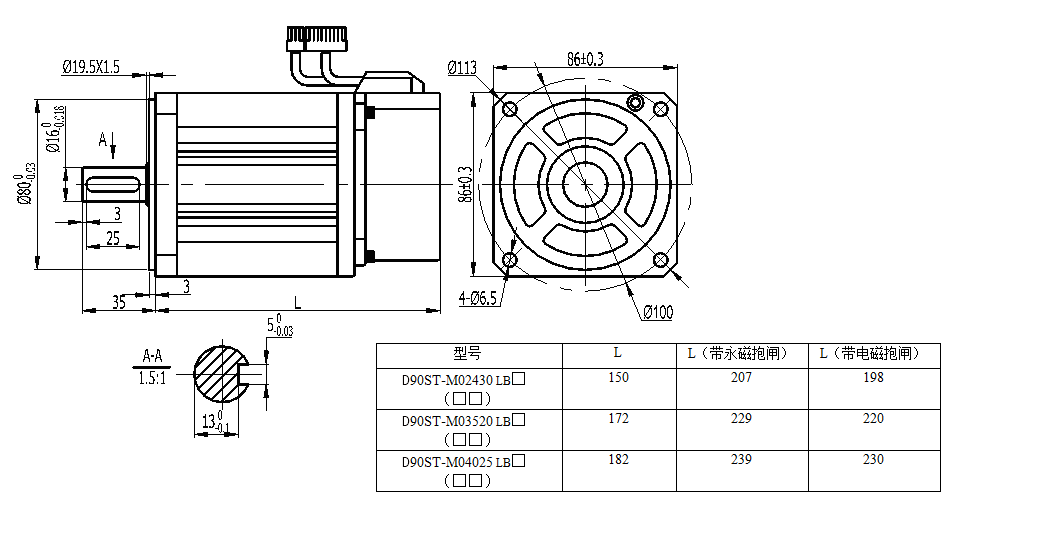

電機尺寸圖：
參數表：
電機型號 | D90ST-M02430 LB□（□X） | D90ST-M03520 LB□（□X） | D90ST-M04025 LB□（□X） | |||||||||||||||||||
額定功率 （KW） | 0.75 | 0.75 | 1.0 | |||||||||||||||||||
額定線電壓 （V） | 220 | 220 | 220 | |||||||||||||||||||
額定線電流 （A） | 3 | 3.0 | 4 | |||||||||||||||||||
額定轉速 （rpm） | 3000 | 2000 | 2500 | |||||||||||||||||||
額定力矩 （N.m） | 2.4 | 3.5 | 4 | |||||||||||||||||||
峰值力矩 （N.m） | 7.1 | 10.5 | 12 | |||||||||||||||||||
峰值電流 （A） | 9 | 9 | 12 | |||||||||||||||||||
反電勢 （V/krpm） | 51 | 67 | 60 | |||||||||||||||||||
力矩系數 （N.m/A） | 0.8 | 1.2 | 1.0 | |||||||||||||||||||
轉子慣量 （Kg.m2） | 2.45×10-4 | 3.4×10-4 | 3.7×10-4 | |||||||||||||||||||
繞組（線間）電阻 （Ω） | 3.2 | 4.06 | 2.69 | |||||||||||||||||||
繞組（線間）電感 （mH） | 7.0 | 9.7 | 6.21 | |||||||||||||||||||
電氣時間常數 （ms） | 2.2 | 2.39 | 2.3 | |||||||||||||||||||
重量 （Kg） | 3.1 | 3.9 | 4.2 | |||||||||||||||||||
編碼器線數 （PPR） | 2500 | |||||||||||||||||||||
電機絕緣等級 | ClassF（130℃） | |||||||||||||||||||||
防護等級 | IP65 | |||||||||||||||||||||
使用環境 | 環境溫度： -20℃～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | |||||||||||||||||||||
電機繞組插座 | 繞組引線 | U（紅） | V（黃） | W（藍） | PE（黃綠/黑） | |||||||||||||||||
插座編號 | 1 | 2 | 3 | 4 | ||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE | ||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||
