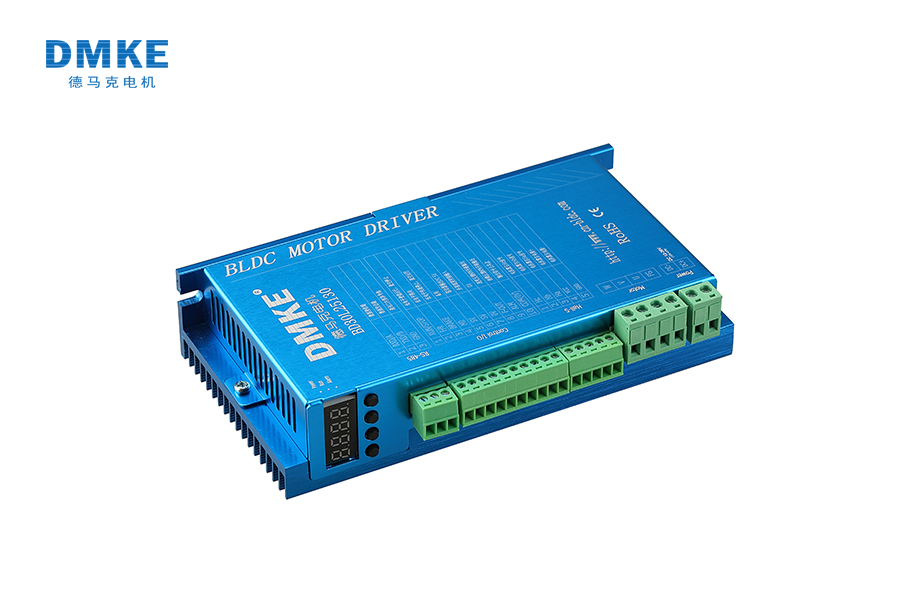

Brushless Direct Current (BLDC)
直流無刷馬達控制器
單路多種控制模式
霍爾方波控制，編碼器正玄波控制
RS-485或CAN 總線通信設計
APP應用軟件CloudView
符合國家標準要求
※ 請與業技術人員進行安裝、連接、調試該設備
※ 在帶電情況下不能安裝、移除或更換設備線路
※ 請務必在本產品的電源輸入端與電源（電瓶）之間加裝必要的保護裝置,以免造成危險事故或致命傷害
※ 需要加裝：過流保護器、保險、緊急開關
※ 請做好本產品與大地、設備之間的隔離及絕緣保護
※ 如確實需要帶電調試本產品， 請選用絕緣良好的非金屬與用螺絲刀或?qū)Ｓ谜{(diào)試工具
※ 本產品需要安裝在通風條件良好的環境中
※ 本產品不能直接應用在高濕、粉塵、腐蝕性氣體、強烈振動的非正常環境下
直流無刷電機，簡稱BLDC
直流無刷電機，簡稱BLDC，是英文Brushless Direct Current的縮寫。對應此電機的控制系統的作用是通過軟件算法控制馬達精準運行。
C系列為單通道含顯示器低壓電機控制器。
基于汽車級ARM 32位MCU設計�？赏瑫r(shí)適應基于霍爾傳感器、磁性編碼傳感器及光電編碼傳感器的無刷電機控制。
對于霍爾傳感器電機可以實現方波或正玄波算法控制。
對于磁編傳感器或光編傳感器電機，可以采用FOC正玄算法，實現低轉速、高扭矩及精確定位控制。均可以實現不同模式控制：PWM開環，速度閉環，位置環，力矩模式。
可以配以算法實現定制模式控制。
控制器配備多種通訊接口，上位機可以通過通訊協議指令實現系統各種工作目的。
控制器配備基本的控制接口，上位機可以實現整個系統主要功能。
控制器有相關的故障燈指示，以及特殊控制口輸出。
控制器配有人機界面，用戶可以通過此對控制器進行參數設置。
控制器：接收上位機指令、控制信號，控制馬達運行，輸出相應的反饋。
通訊總線、控制線：用于控制器與上位機通訊對話。
電機：直流無刷電機，動力輸出。

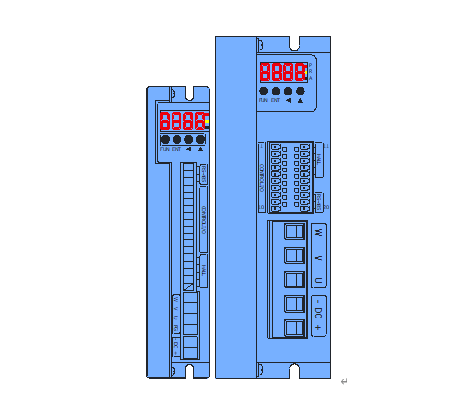

SN | 名稱 | 功能 | 顏色 | 備注 |
1 | RUN/STOP | 控制器啟停 | ||
2 | Forward /Reverse | 控制器電機轉向 | ||
3 | BRK | 控制器電機剎車 | ||
4 | M0 | 自定義控制輸入 | ||
5 | VRH(5V) | 控制器電機控制 可調電阻固定端電源 | ||
6 | VRM | 控制器電機控制 可調電阻滑動端 | ||
7 | VRL(0V) | 控制器電機控制 可調電阻固定端電源地 | ||
8 | F-OUT | 控制器輸出頻率（極對數*3個/圈，50%占空比） | ||
9 | ALM OUT | 控制器報警輸出 | ||
10 | COM | 地線 | ||
11 | A | RS-485 A輸入 | ||
12 | B | RS-485 B輸入 | ||
13 | GND | RS-485 地線 | ||
14 | Ha | 電機霍爾A相 | 藍 | |
15 | Hb | 電機霍爾B相 | 綠 | |
16 | Hc | 電機霍爾C相 | 白 | |
17 | VCC+5V | 霍爾傳感器電源正極 | 紅 | |
18 | GND | 霍爾傳感器電源地 | 黑 | |
19 | W | 電機相線W | 黑 | |
20 | V | 電機相線V | 黃 | |
21 | U | 電機相線U | 紅 | |
22 | FG | 電機地線 | ||
23 | DC- | 電源負極 | 黑 | |
24 | DC+ | 電源正極 | 紅 |
l 智能多環PID控制
l 工作方式：開環，速度閉環，位置閉環，力矩模式
l 外部電位器：0~5V模擬量或脈沖命令控制方式，PWM占空比控制模式(定制)
l 安全操作：前向、反向
l 使能信號控制：?jiǎn)⑼ｑR達
l 數字量輸出：可作為報警輸出、外部繼電器動作輸出
l 電流控制：限流、過流保護
l 保護：過壓、欠壓、傳感器故障、短路等異常
l LED狀態指示
l RS-485通訊：可定制協議
l CAN總線通訊：可定制協議（可選）
l 供電電壓：DC 10~60 V（具體參考每個型號的絲印指示）
l 工作電流：不同型號
l 最低轉速：50 RPM（霍爾傳感器電機），1 RPM（編碼傳感器電機）
l 5 V DC電源：20 mA輸出
l SP輸入：0~5 V DC
l 工作溫度：-20~+70℃，過溫保護80℃
l 工作濕度：相對濕度≤80 RH

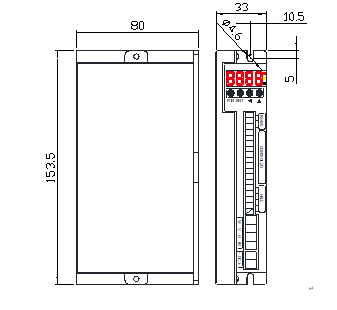

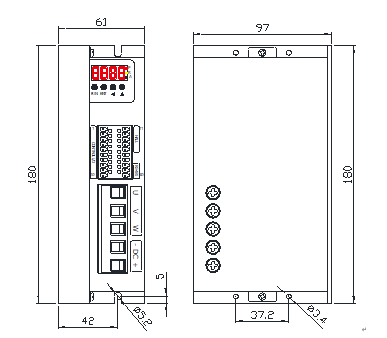

l 外形尺寸： 見安裝圖
l 重量：BD30L2S1MBD—360g，BD50L4S1MBD—860g
注意事項：
多臺控制器同時安裝，請保持控制器＞20mm間距。
將控制器遠離粉塵，高濕環境，同時避免意外接觸。保持控制器周圍有足夠大的空間便于通風和調整。
固定控制器時要遠離熱源。保證控制器工作在指定的環境溫度范圍內。
避免安裝在過度振動的設備上。如果需要安裝，請采取很好的防振措施。
① 不要帶電作業連接導線。
② 請選擇與控制器電壓電流相匹配的絕緣導線�？刂破鞯碾�源輸入線和馬達連接線的規格選擇請遵循下表:
表格1 線束規格表
序號 | 接口名稱 | 規范及定義 |
1 | 電源輸入 | 50 A，6 mm²截面積，最大線長15 m |
2 | 電機相線 | 50 A，6 mm²截面積，最大線長15 m |
③ 無論在任何情況下，信號線、邏輯控制線都不得與電源進線、輸出線（電機線）捆綁混合在一起布線，這樣產生感應電壓會造成對控制器的干擾、誤動作或直接造成控制器損壞。
④ 控制器內部沒有電源反接保護功能（BD30L2S1MBD型號除外），請必須保證控制器的電源輸入與外部供電電源的正負極相一致，否則會造成控制器損壞。
控制器輸出口為NPN類型，接線參考如下：

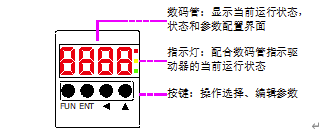

8.1 界面說明
8.2 指示燈
表格2 指示燈定義
指示燈 | 定義 | 說明 |
P | POWER 電源 | 上電后常亮 |
R | RUN 運行 | 馬達運行常亮，停止則熄滅 |
A | ALARM 報警 | 系統故障/報警常亮 |
8.3 數碼管
表格3 數字字母對照
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 |
| |||||||||
d | E | P | r | S | t | ||||
| |||||||||
表格4 主要菜單示例
界面 | 定義 | 說明 |
| 狀態顯示界面 | dP+序列號，系統運行狀態下顯示某一參數，默認為dP00為當前轉速 |
| 參數設置界面 | Pr+序列號，系統參數設置 |
| 出錯報警界面 | Er+序列號，系統報警故障代碼 |
8.4 內容列表
控制器顯示含三個部分：DP**狀態，PR**參數，ER**故障。分別解釋如下：
表格5 DP**狀態顯示
序號 | 解釋 | 范圍 | 單位 | 默認 | 備注 |
DP00 | 當前電機轉速：當前電機轉速（默認顯示） | 0~PR06 | rpm | ||
DP01 | 目標速度：當前電機目標速度 | PR06 | rpm | 由控制模式PR11確定 | |
DP02 | 底層軟件版本：顯示底層軟件版本信息 | ||||
DP03 | 10V指令速度：監視當前10V模擬指令轉換出來的速度值 | 100~PR06 | rpm | 30A無此功能 | |
DP04 | 電位器指令速度：監視當前電位器模擬指令轉換出來的速度值 | 100~PR06 | rpm | 5V輸入通道 | |
DP05 | 10V指令A(yù)D值：10V模擬AD值 | 0~10000 | mV | 100A型號 | |
DP06 | 電位器指令A(yù)D值 | 0~5000 | mV | 5V輸入通道 | |
DP07 | 霍爾信號：5 1 3 2 6 4 | 1~6 | / | ||
DP08 | 母線電壓：當前母線電壓值，單位：V | mV | |||
DP10 | 電機力矩百分比：當前電機工作力矩值，如30%的力氣在工作 | 0~99 | % | ||
DP11 | 控制器溫度顯示，單位：攝氏度℃ | ℃ | 50A及以上型號 |
表格6 PR**參數設置
序號 | 解釋 | 范圍 | 單位 | 默認 | 備注 |
PR00 | 控制器編號 | 1-255 | / | 1 | 身份 |
PR01 | 極對數，極對數會限制最低轉速 | 1~10 | P | 4 | |
PR02 | 過流報警值 | 1~40 | A | 30 | 或1~100A |
PR03 | 限流值（暫時作為均值電流） | 1~17 | A | 17 | |
PR04 | PWM輸出最大值 | 10-99 | % | 99 | 工作輸出在PR10下，持續PR15的時間則產生過載報警 |
PR05 | 控制模式。在1和2模式下，電位器＜0.5V或＞4.6V則馬達停止 | 0-5 | / | 2 | 0：內部速度作為指令速度（閉環）PR06 |
PR06 | 內部速度設置（閉環） | 100-8000 | rpm | 3000 | 控制模式為0 |
PR07 | 開環控制PWM百分比（固定值） | 100~990 | 0.10% | 500 | 固定一個PWM輸出 |
PR08 | 電機速度方向取反 | 0-1 | / | 0 | 0--不反，1--取反 |
PR09 | 電機過速值 | 100-9999 | rpm | 3500 | 超速報警值 |
PR10 | 過速報警持續時間值 | 0-9999 | mS | 0 | 為0則不報警 |
PR11 | 加速度 | 10-100 | rpm/mS | 60 | 啟動速度 |
PR12 | 減速度 | 10-100 | rpm/mS | 60 | 停止速度 |
PR15 | 過載時間值（MOS PWM 輸出一直在最大輸出工作，同時轉速也沒達到要求） | 10-9999 | mS | 3000 | 速度閉環模式下才啟動 |
PR16 | BRAKE制動最低啟動速度（注意反電動勢的影響） | 1-1000 | rpm | 100 | 值與剎車反電動勢成正比 |
PR17 | 停機方式，剎停即松 | 0-1 | / | 0 | 0：自由停機 |
PR34 | 485馬達啟動 | 0-1 | / | 0 | 0：停止 |
PR35 | 485馬達轉向 | 0-1 | / | 0 | 0：正轉 |
PR36 | 485馬達剎車 | 0-1 | / | 0 | 0：松剎 |
PR37 | 指令來源選擇 | 0-1 | / | 0 | 0：IO口 |
表格7 ER**故障
序號 | 名稱 | 解釋 |
Er01 | 堵轉 | 電機堵轉故障，持續2 |
Er02 | 過流報警 | 控制器檢測到工作電流超過設置最大值 |
Er03 | 霍爾 | 霍爾傳感器出現錯誤狀態 |
Er04 | 低壓 | 總線電壓低于9V |
Er05 | 過壓 | 總線電壓高于最大允許值 |
Er06 | 超速 | 電機轉速超過轉速報警值 |
Er10 | 過載 | 電機工作負載持續超過設置值 |
Er11 | 驅動IC故障 | 電路中驅動IC報錯 |
Er12 | 基準故障 | 采樣基準值超出范圍 |
8.5 按鍵
表格8 按鍵用于操作界面
按鍵 | 名稱 | 說明 |
FUN | 功能選擇（菜單） | Function，用于菜單選擇：DP→PR→ER→DP |
ENT | 確認 | Enter，用于確認：進入子菜單，設定參數設置等 |
| 左移位（循環） | 用于選擇數字位，當前選擇位呈閃爍狀態 |
| 上翻（循環） | 用于改變選擇位數值，0~9循環 |
8.6 設置示例
比如通過顯示界面設置控制模式為“電位器5V作為速度指令”，步驟如下：
① 按鍵“FUN”，顯示到”Pr00“；
② 按鍵
，顯示到“Pr05”；
③ 按鍵“ENT”，進入此參數界面，默認會顯示“0002”；
④ 按鍵“
”，移動當前位為最后一位，呈閃爍狀態；
⑤ 按鍵“
”，翻轉此位數字，顯示為“0001”；
⑥ 按鍵“ENT”，設置成功，屏幕會顯示“Pr06”；
⑦ 通過按鍵“FUN”，進入其它菜單顯示或設置即可。
9.1 簡介
本系統MODBUS總線采用并支持RTU模式的通訊模式。關于MODBUS通訊協議的使用，請參考MODBUS官方網站http://www.modbus.org/，以便獲得最高權威信息。
本協議主要針對的是PR**參數設置部分使用MODBUS來操作。
9.2 通訊設置
項目 | 參數 |
從機臺數 | 16 |
波特率 | 9600bps |
數據交換方式 | 異步串行，半雙工 |
傳輸協議 | ModBus通訊協議RTU |
數據位 | 8 |
停止位 | 1 |
校驗位 | 無 |
錯誤檢測方式 | ModBus CRC16 |
幀長度 | 8字節 |
9.3 協議結構
表格9 協議結構
名稱 | 設備地址 | 功能碼 | 參數地址 | 數據 | 校驗 |
字節數byte(s) | 1 | 1 | 2 | 2 | 2 |
說明 | 設備地址 | 0x05:讀數據 0x06:寫數據 | PR**參數編號HEX值 | 設置的值 | Modbus CRC16 |
示例 | 0x01 | 0x06 | 0x00 0x25 | 0x00 0x01 | 0x59 0xC1 |
通過設置PR37參數，將控制器指令來源設置為RS-485通訊接口 | |||||
注：2bytes的數據，采用高位在前，低位在后的發送模式。
9.4 特別指令說明
對控制器的操作控制有兩種方式：通過控制器接口控制，通過RS-485通訊控制。
通過控制接口控制，只需要通過顯示器設置需要的參數，并通過硬線來操控整個系統。
通過RS-485通訊口控制，則需要按下面的步驟將系統的控制指令來源設置為485通訊的MODBUS指令，注意此時控制器的接口就不起作用。如用戶需要重新使用接口控制，則同樣需要通過MODBUS指令將指令來源設置為IO口。
表格10 RS-485切換步驟
步驟 | 說明 |
1 | 通過顯示器，將PR05控制模式設置為0 |
2 | 通過RS-485發送指令設置PR37為1，將指令來源設置為485指令（hex數據）01 06 00 25 00 01 59 C1 |
3 | 通過以下指令控制(hex數據)： 啟動電機PR34：01 06 00 22 00 01 E8 00 更改轉速PR06：01 06 00 06 0B B8 6E 89 改變轉向PR35：01 06 00 23 00 01 B9 C0 停止電機PR34：01 06 00 22 00 00 29 C0 |
云控CloudView V1.01是一款用于控制器參數設置及監控的APP應用軟件。用戶可通過此APP應用可視化操作控制器。APP通過ModBus與控制器連接。
① 版本記錄
表格11 記錄
SN | 修改前內容 | 修改后內容 | 修改前版本 | 修改后版本 | 修訂人 | 日期 | 備注 |
1 | V1.0 | A | 新版 | ||||
2 |
② 命名規則
BD | 30 | L2 | S1 | MB | D | - | F01 |
類型 | 電流等級 | 最大電壓 | 傳感器 | 通訊方式 | 顯示 | 符號 | 特別要求 |
BD：無刷 | 05：5A | L1：12VDC | S1：霍爾 | MB：modbus | D：帶顯示 | - | 代碼 |
BS：伺服 | 10：10A | L2：24VDC | S2：無感 | CN：CAN | 無 | 無 | 無 |
BT：雙驅 | 15：15A | L3：36VDC | S3：ABZ編碼器 | EC：EtherCAT | |||
30：30A | L4：48VDC | S4：絕對值編碼器 | 無 | ||||
50：50A | L7：72VDC | S5：旋變傳感器 | |||||
100：100A | L9：96VDC | ||||||
H1：110VAC | |||||||
H2：220VAC | |||||||
H3：380VAC |
